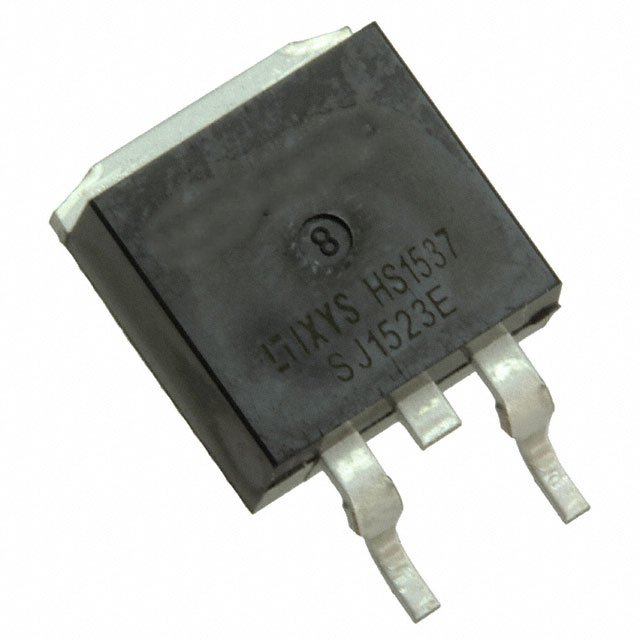

A imagem é apenas para referência, veja as especificações do produto

IXFY4N85X

Fabricantes:	IXYS
Categoria de produto:	Transistors - FETs, MOSFETs - Single
Folha de dados:	IXFY4N85X
Descrição:	MOSFET N-CH 850V 3.5A TO252
Status rohs:	RoHS Compatível

Atributo	Valor de atributo
Fabricante	IXYS
Categoria de produto	Transistors - FETs, MOSFETs - Single
Série	HiPerFET™
Fet tipo	N-Channel
Embalagem	Tube
Vgs (Max) Vgs (Max)	±30V
Tecnologia	MOSFET (Metal Oxide)
Fet recurso	-
Parte Status	Active
Tipo de montagem	Surface Mount
Pacote / Caso	TO-252-3, DPak (2 Leads + Tab), SC-63
Vgs (th) (Max) @ Id Vgs (th) (Max) @ Id	5.5V @ 250µA
Temperatura operacional	-55°C ~ 150°C (TJ)
Rds On (Max) @ Id, Vgs	2.5Ohm @ 2A, 10V
Dissipação de energia (Max)	150W (Tc)
Pacote de dispositivos de fornecedores	TO-252 (IXFY)
Gate Charge (Qg) (Max) @ Vgs	7nC @ 10V
Drene para a fonte de tensão (Vdss)	850V
Capacitance entrada (Ciss) (Max) @ Vds	247pF @ 25V
Atual - Dreno Contínuo (Id) @ 25°C	3.5A (Tc)
Drive Voltage (Max Rds On, Min Rds On)	10V
