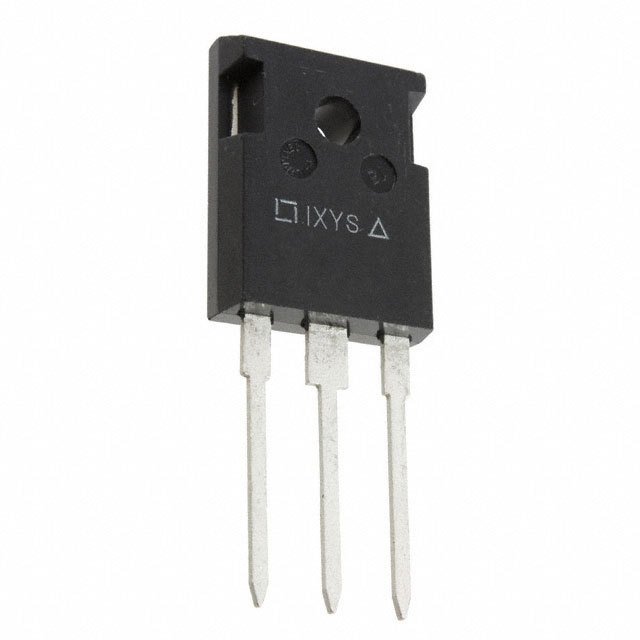

A imagem é apenas para referência, veja as especificações do produto

IXTJ36N20

Fabricantes:	IXYS
Categoria de produto:	Transistors - FETs, MOSFETs - Single
Folha de dados:	IXTJ36N20
Descrição:	MOSFET N-CH 200V 36A TO-247AD
Status rohs:	RoHS Compatível

Atributo	Valor de atributo
Fabricante	IXYS
Categoria de produto	Transistors - FETs, MOSFETs - Single
Série	HiPerFET™
Fet tipo	N-Channel
Embalagem	Tube
Vgs (Max) Vgs (Max)	±20V
Tecnologia	MOSFET (Metal Oxide)
Fet recurso	-
Parte Status	Obsolete
Tipo de montagem	Through Hole
Pacote / Caso	TO-3P-3 Full Pack
Vgs (th) (Max) @ Id Vgs (th) (Max) @ Id	4V @ 4mA
Temperatura operacional	-55°C ~ 150°C (TJ)
Rds On (Max) @ Id, Vgs	70mOhm @ 18A, 10V
Dissipação de energia (Max)	300W (Tc)
Pacote de dispositivos de fornecedores	TO-247AD
Gate Charge (Qg) (Max) @ Vgs	140nC @ 10V
Drene para a fonte de tensão (Vdss)	200V
Capacitance entrada (Ciss) (Max) @ Vds	2970pF @ 25V
Atual - Dreno Contínuo (Id) @ 25°C	36A (Tc)
Drive Voltage (Max Rds On, Min Rds On)	10V
