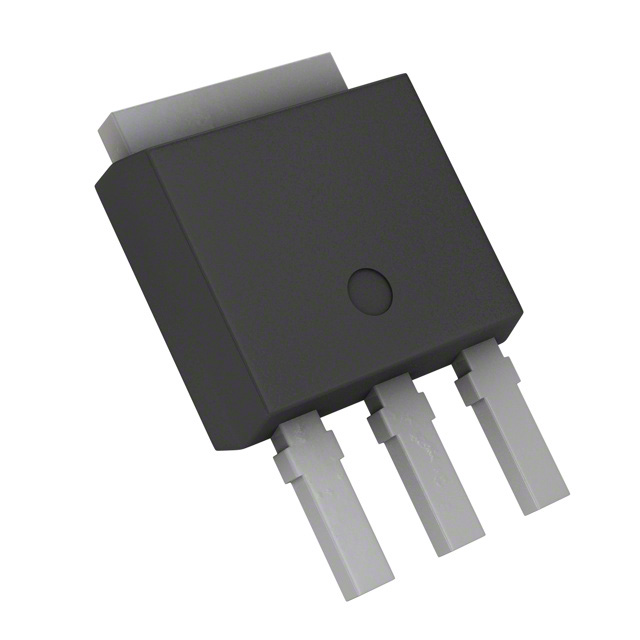

A imagem é apenas para referência, veja as especificações do produto

IXTU8N70X2

Fabricantes:	IXYS
Categoria de produto:	Transistors - FETs, MOSFETs - Single
Folha de dados:	IXTU8N70X2
Descrição:	MOSFET N-CHANNEL 700V 8A TO251
Status rohs:	RoHS Compatível

Atributo	Valor de atributo
Fabricante	IXYS
Categoria de produto	Transistors - FETs, MOSFETs - Single
Série	-
Fet tipo	N-Channel
Embalagem	Tube
Vgs (Max) Vgs (Max)	±30V
Tecnologia	MOSFET (Metal Oxide)
Fet recurso	-
Parte Status	Active
Tipo de montagem	Through Hole
Pacote / Caso	TO-251-3 Stub Leads, IPak
Vgs (th) (Max) @ Id Vgs (th) (Max) @ Id	4.5V @ 250µA
Temperatura operacional	-55°C ~ 150°C (TJ)
Rds On (Max) @ Id, Vgs	500mOhm @ 500mA, 10V
Dissipação de energia (Max)	150W (Tc)
Pacote de dispositivos de fornecedores	TO-251-3
Gate Charge (Qg) (Max) @ Vgs	12nC @ 10V
Drene para a fonte de tensão (Vdss)	700V
Capacitance entrada (Ciss) (Max) @ Vds	800pF @ 10V
Atual - Dreno Contínuo (Id) @ 25°C	8A (Tc)
Drive Voltage (Max Rds On, Min Rds On)	10V
