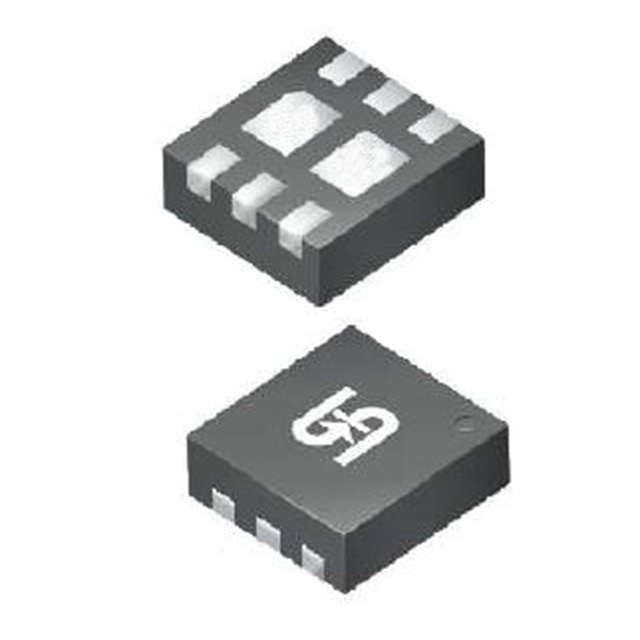

A imagem é apenas para referência, veja as especificações do produto

TSM500P02DCQ RFG

Fabricantes:	Taiwan Semiconductor Corporation
Categoria de produto:	Transistors - FETs, MOSFETs - Arrays
Folha de dados:	TSM500P02DCQ RFG
Descrição:	MOSFET 2 P-CH 20V 4.7A 6TDFN
Status rohs:	RoHS Compatível

Atributo	Valor de atributo
Fabricante	Taiwan Semiconductor Corporation
Categoria de produto	Transistors - FETs, MOSFETs - Arrays
Série	-
Fet tipo	2 P-Channel (Dual)
Embalagem	Digi-Reel®
Fet recurso	Standard
Parte Status	Active
Potência - Máximo	620mW
Tipo de montagem	Surface Mount
Pacote / Caso	6-VDFN Exposed Pad
Vgs (th) (Max) @ Id Vgs (th) (Max) @ Id	800mV @ 250µA
Temperatura operacional	-50°C ~ 150°C (TJ)
Rds On (Max) @ Id, Vgs	50mOhm @ 3A, 4.5V
Pacote de dispositivos de fornecedores	6-TDFN (2x2)
Gate Charge (Qg) (Max) @ Vgs	9.6nC @ 4.5V
Drene para a fonte de tensão (Vdss)	20V
Capacitance entrada (Ciss) (Max) @ Vds	1230pF @ 10V
Atual - Dreno Contínuo (Id) @ 25°C	4.7A (Tc)
